系統概述
YT1800型分布式光纖測溫系統，是一款連續分布式光纖溫度傳感系統，它利用光時域反射（OTDR）技術和拉曼（Raman）散射效應測量沿光纖分布的溫度變化。該系統中光纖既是傳輸介質，又是傳感器，激光脈沖沿光纖向前傳輸，激光與光纖介質相互作用，產生極為微弱的背向拉曼散射光（溫度敏感的anti-stokes光和溫度不敏感的stokes光），經波分復用器分離后由高靈敏光電監測主機所探測，再經高速信號采集和微弱信號處理，得到背向散射信號光的光強比值和返回時間，從而實時獲得溫度分布信息。
系統組成

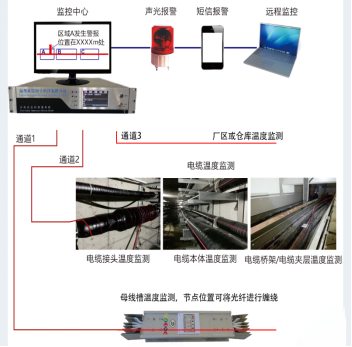

YT1800型分布式光纖測溫系統由測溫主機部分（信號處理單元）、感溫光纜部分（敏感部件）和上位機軟件等組成。分布式光纖可用一根光纖連續監測多個物體溫度，并且可根據用戶需求進行聯動，如：聲光報警器、攝像頭、消防火災監測終端等。

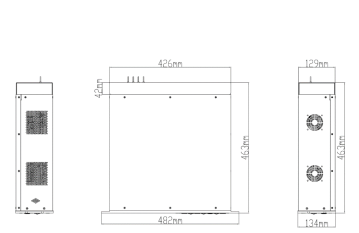

測溫主機外形尺寸圖
3、主機技術參數
序號 | 技術參數 | 技術指標 | 備注 |
1 | 測量通道 | 4通道 | \ |
2 | 測量距離 | 2.5km/通道 | 監測主機最大可接10km光纖 |
3 | 單通道最長測量距離 | 10km/通道 | 監測主機最大可接10km光纖 |
4 | 測量時間 | 1.5s/通道 | 2.5Km/通道 |
5 | 探測單元長度 | 3m | \ |
6 | 取樣間隔 | 0.4m | \ |
7 | 定位精度 | 3m | \ |
8 | 定溫動作溫度 | 60℃、70℃、85℃ | \ |
9 | 主機壽命 | 10年 | \ |
10 | 傳感光纖 | 鎧裝結構 | \ |
11 | 光纖直徑 | 3.0mm | \ |
12 | 光纖接口 | FC/APC | \ |
13 | 操作系統 | Windows | \ |
14 | 通信接口 | LAN\USB\RS232\RS485 | \ |
15 | 工作溫度 | 信號處理單元：（-10~50）℃ 敏感元件：（-40~50）℃ | \ |
16 | 存儲溫度 | （-40~85）℃ | \ |
17 | 工作濕度 | （0~95％）R.H.無凝露 | \ |
18 | 防護性能 | IP20 | \ |
19 | 工作電源 | DC 24V | \ |
20 | 電源過流保護 | 5A | \ |
21 | 監測主機工作電流 | 2.5A | \ |
